天馈高频同轴信号防雷器



产品介绍

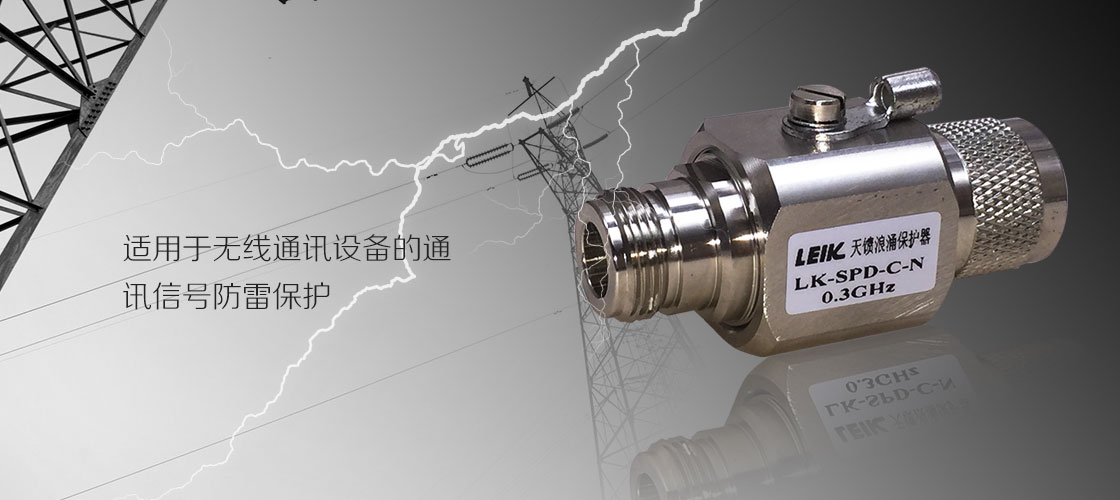

LEIK天馈高频系列同轴通信信号防雷器依据IEC 通讯防雷器的标准设计。适用于无线通讯设备的通讯信号防雷保护,产品的接口形式为BNC/TNC/L16/SL16公母接头,安装维护极为便捷,通流容量高达10kA,而损耗低达0.2dB。

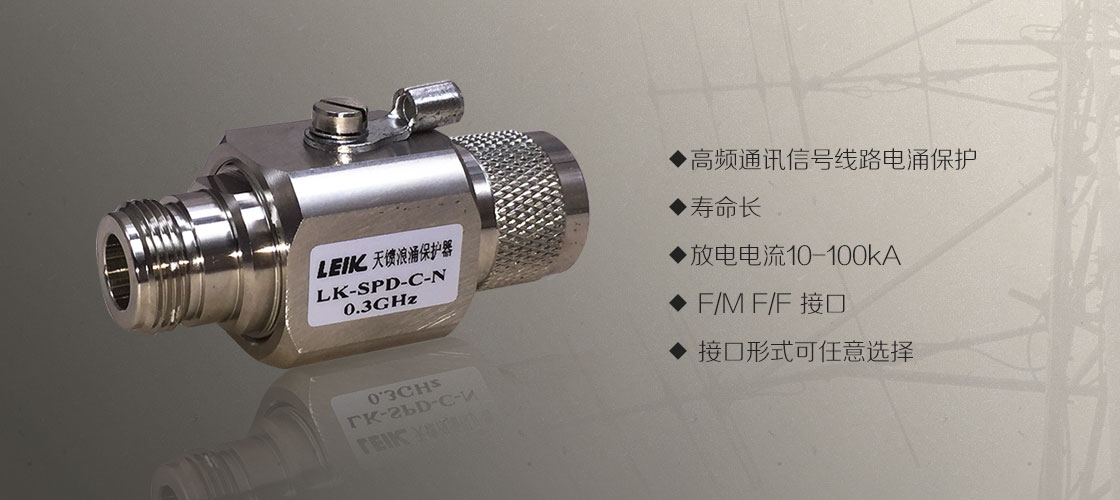

产品特点



◆ 高频通讯信号线路电涌保护

◆ 寿命长

◆ 放电电流10-100kA

◆  F/M F/F 接口

◆ 接口形式可任意选择

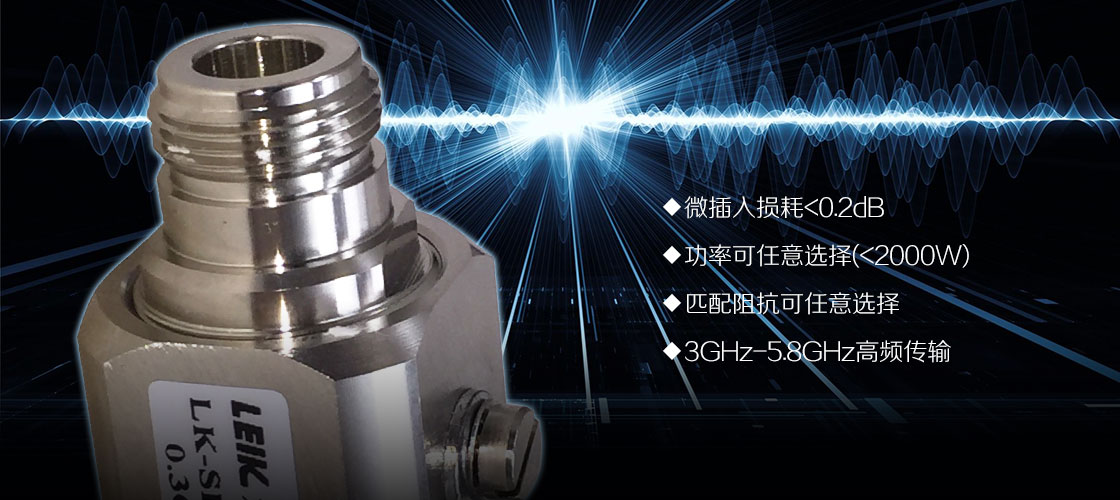

◆ 微插入损耗<0.2dB

◆ 功率可任意选择(<2000W)

◆ 匹配阻抗可任意选择

◆ 3GHz-5.8GHz高频传输

◆ 频率可任意选择(<3.0GHz)



产品技术参数



产品型号

Type

LK-SPD-C-N5.8G

LK-SPD-C-N

LK-SPD-C-BNC

LK-SPD-C-F

SPD端口


两端口

两端口

两端口

两端口

SPD类别


电压开关型

电压开关型

电压开关型

电压开关型

接口形式


N

N

BNC

F

匹配阻抗


50Ω

50Ω

50Ω/75Ω

75Ω

气体放电管


230V

230V

90V

90V

频率范围


DC~5.8GHz

DC~2.5GHz

DC~1.5GHz

DC~2.0GHz

绝缘电阻


≥5000 MΩ

≥5000 MΩ

≥5000 MΩ

≥1000 MΩ

接触电阻


内导体:≤1mΩ; 外导体≤1mΩ



内导体:≤1mΩ; 外导体≤1mΩ

内导体:≤1.5mΩ; 外导体≤1mΩ

内导体:≤10mΩ; 外导体≤5mΩ

电压驻波比

SWR

≤1.5

≤1.2

≤1.2

≤1.2

介质耐压


2500V

2500V

1500V

500V

插入损耗

lL

≤ 0.15dB

≤ 0.15dB

≤ 0.2dB

≤ 0.2dB

最大容许功率


300W

标称放电电流

In

(8/20μs)

10KA

最大放电电流

Imax

(8/20μs)

20KA

限制电压

Up

600V

温度范围


-40℃~+105℃

保护等级


IP55(符合IEC60529/EN60529)

试验标准


IEC61643-21:2000-09



订货型号

LK-SPD-C-N5.8G

LK-SPD-C-N

LK-SPD-C-BNC

LK-SPD-C-F

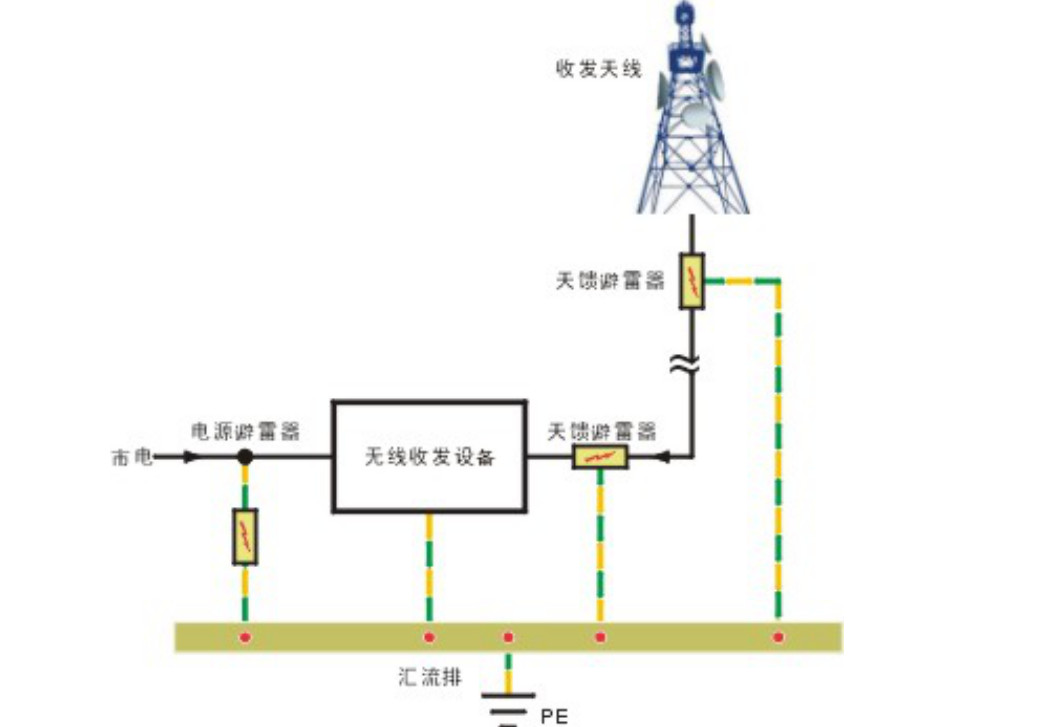

产品适用范围



◆网络信号无线发射与接口设备防护

◆工控信号无线发射、接收设备防护

◆卫星电视接收设备防护

◆监控信号无线发射、接收设备防护

◆其它无线通讯设备的防护

◆其它射频信号设备的防护
