单路/16/24/百兆网络信号浪涌保护器(10/100M)




产品介绍

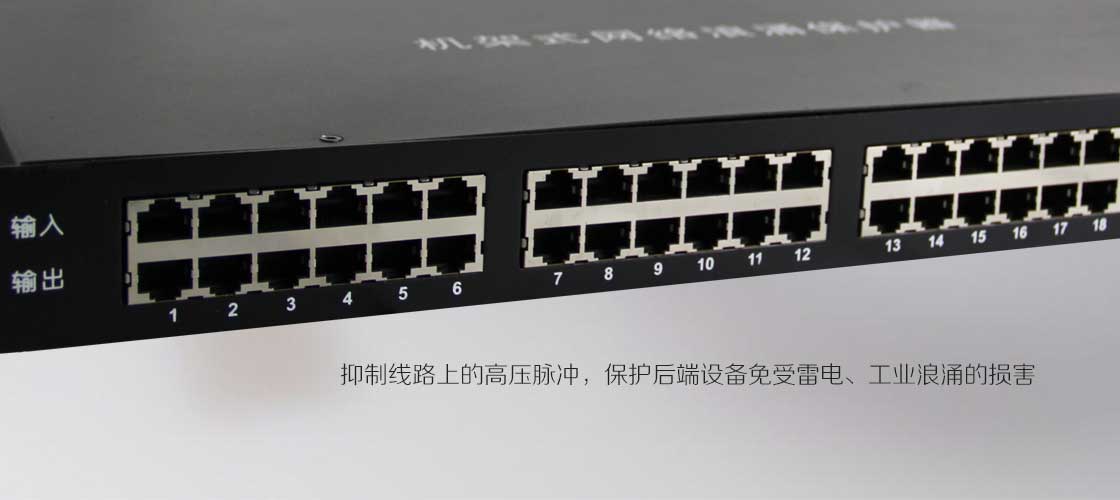

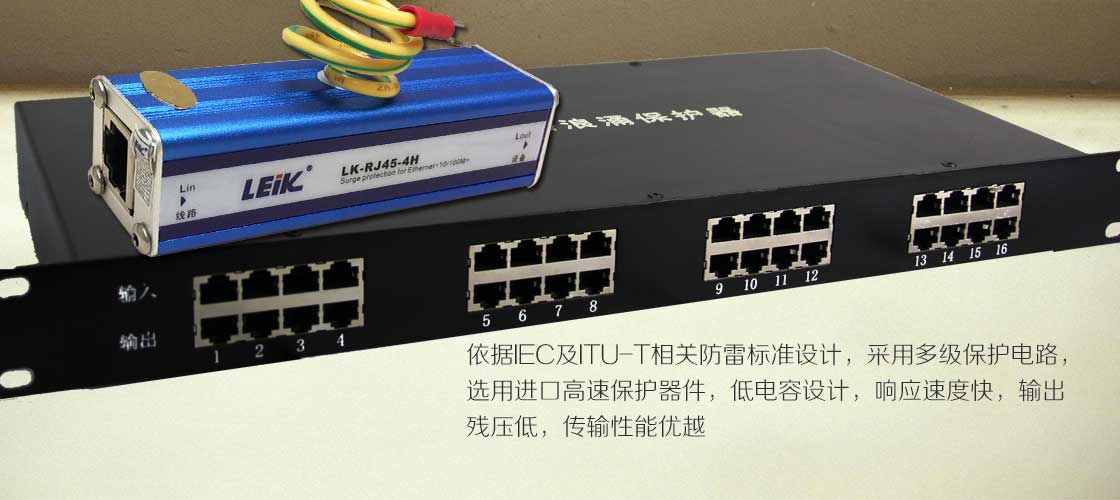

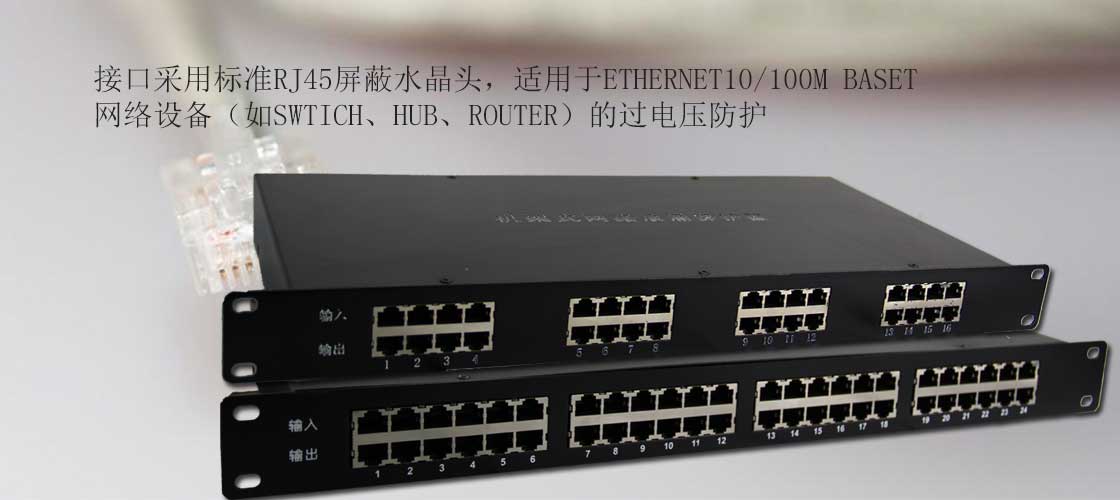

LEIK系列机架式网络信号电涌保护器依据IEC及ITU-T相关防雷标准设计,采用多级保护电路,选用进口高速保护器件,低电容设计,响应速度快,输出残压低,传输性能优越。接口采用标准RJ45屏蔽水晶头,适用于ETHERNET10/100M BASET网络设备(如SWTICH、HUB、ROUTER)的过电压防护,抑制线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。

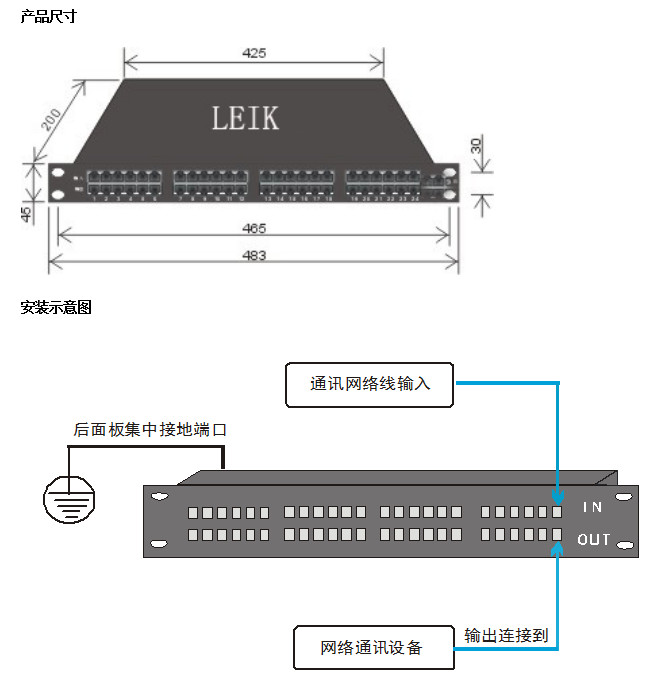

 本产品选用优质冷轧钢板,表面高温烤漆、密封性好,具有防尘防腐蚀功能,采用串联方式连接,安装于被保护设备和外线之间。



产品特点



◆ 网络线路浪涌过电压保护

◆ 放电电流10kA

◆ 皮秒级响应速度

◆ 限制电压低

◆ RJ45两端水晶插座

◆ 两级对地雷电泄放电路



产品技术参数


产品型号

Type

LK-RJ45-4H

LK-RJ45-8H

额定工作电压

 Un

5V

5V

最大可持续工作电压

 Uc

5.8V

5.8V

标称放电电流(8/20μs)

线/线

In

350A

350A

线/地


5KA

5KA

最大放电电流(8/20μs)

 Imax

10KA


电压保护水平(@In)

线/线


≤30V

 ≤30V

线/地


≤500V

≤500V

传输速率(3dB)

  fg

~ 100MHz

 ~ 100MHz

接口形式


RJ45

保护线数


1,2,3,6                          1-8

外壳材料


 铝合金


插入损耗

lL

≤0.5dB

≤0.5dB

串接电阻

R

 2.2Ω

 2.2Ω



品型号

Type

LK-SPD-RJ45-16CH

额定工作电压

Un

5V

最大可持续工作电压

Uc

5.8V

最大连续工作电流

IL

10KA

标称放电电流(8/20μs)

线/线

In

350A

线/地


5KA

最大放电电流(8/20μs)

Imax

10KA

电压保护水平(@In)

线/线

 Up

≤30V

线/地


≤500V

传输速率(3dB)

 fg

10~100MHz

接口形式


 RJ45

保护线数

 P

 1,2,3,6

外壳材料


铝合金或镀锌铁板

插入损耗@100MHZ

 IL

≤0.5dB

串联电阻

R

2.2Ω



品型号

Type

LK-SPD-RJ45-24CH

额定工作电压

Un

5V

最大可持续工作电压

Uc

5.8V

最大连续工作电流

IL

10KA

标称放电电流(8/20μs)

线/线

In

350A

线/地


5KA

最大放电电流(8/20μs)

Imax

10KA

电压保护水平(@In)

线/线

 Up

≤30V

线/地


≤500V

传输速率(3dB)

 fg

10~100MHz

接口形式


 RJ45

保护线数

 P

 1,2,3,6

外壳材料


铝合金或镀锌铁板

插入损耗@100MHZ

 IL

≤0.5dB

串联电阻

R

2.2Ω




产品适用范围



◆适用于ETHERNET10/100M BASET网络设备(如SWTICH、HUB、ROUTER)的过电压防护,抑制线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。
