1/8/16/24路高清视频信号防雷器



产品介绍:

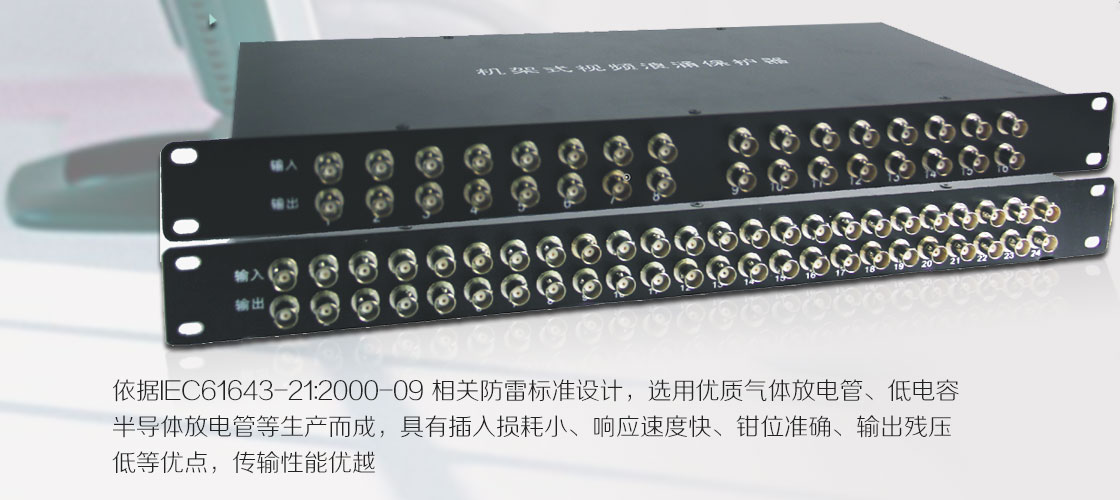

LEIK同轴系列电涌保护器依据IEC61643-21:2000-09 相关防雷标准设计,选用优质气体放电管、低电容半导体放电管等生产而成,具有插入损耗小、响应速度快、钳位准确、输出残压低等优点,传输性能优越。



产品特点:

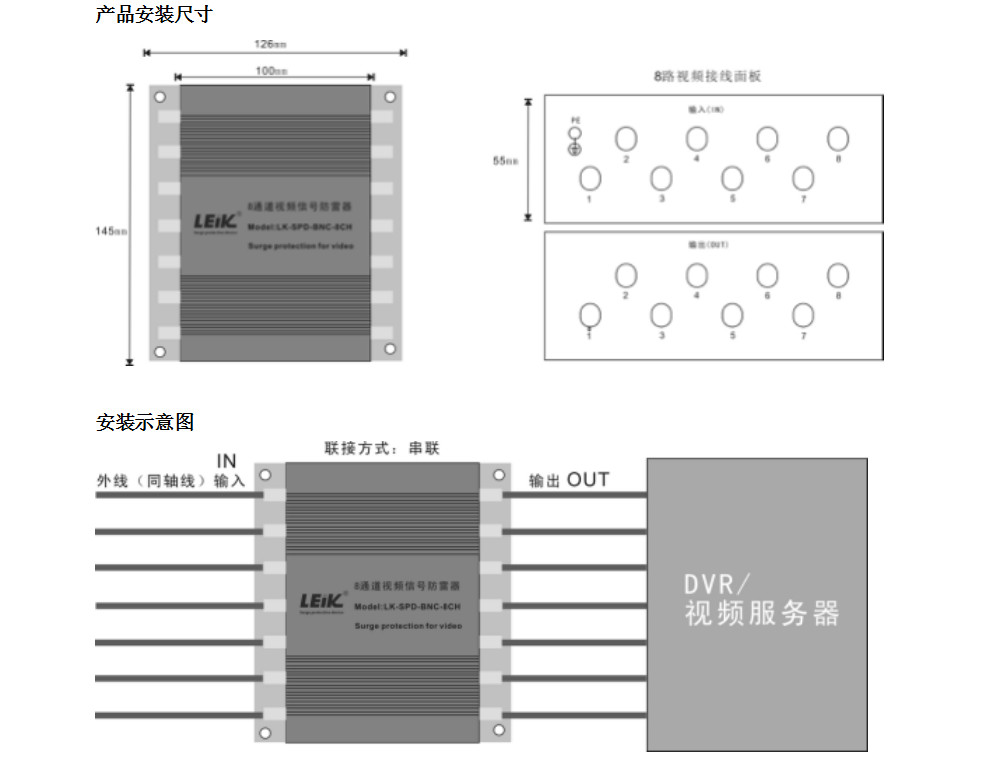

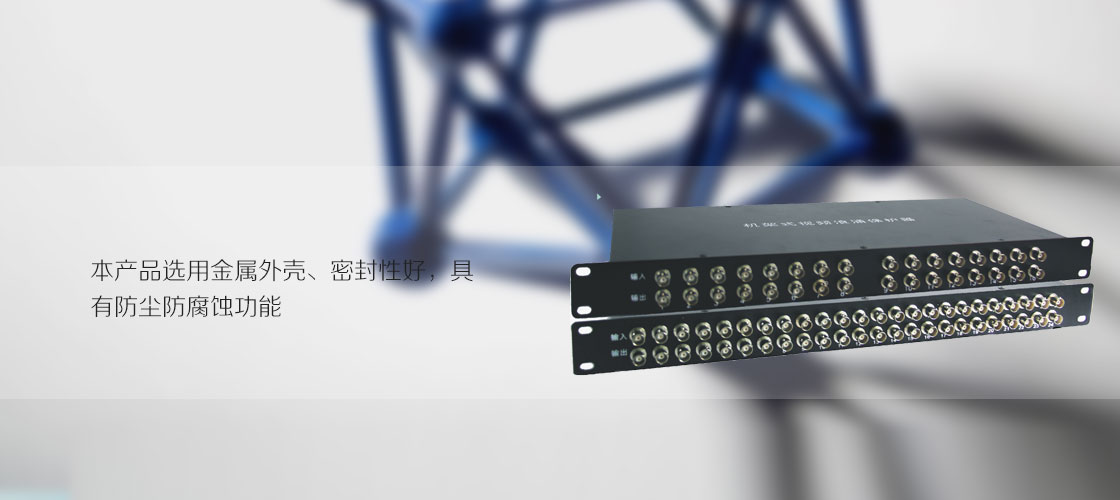

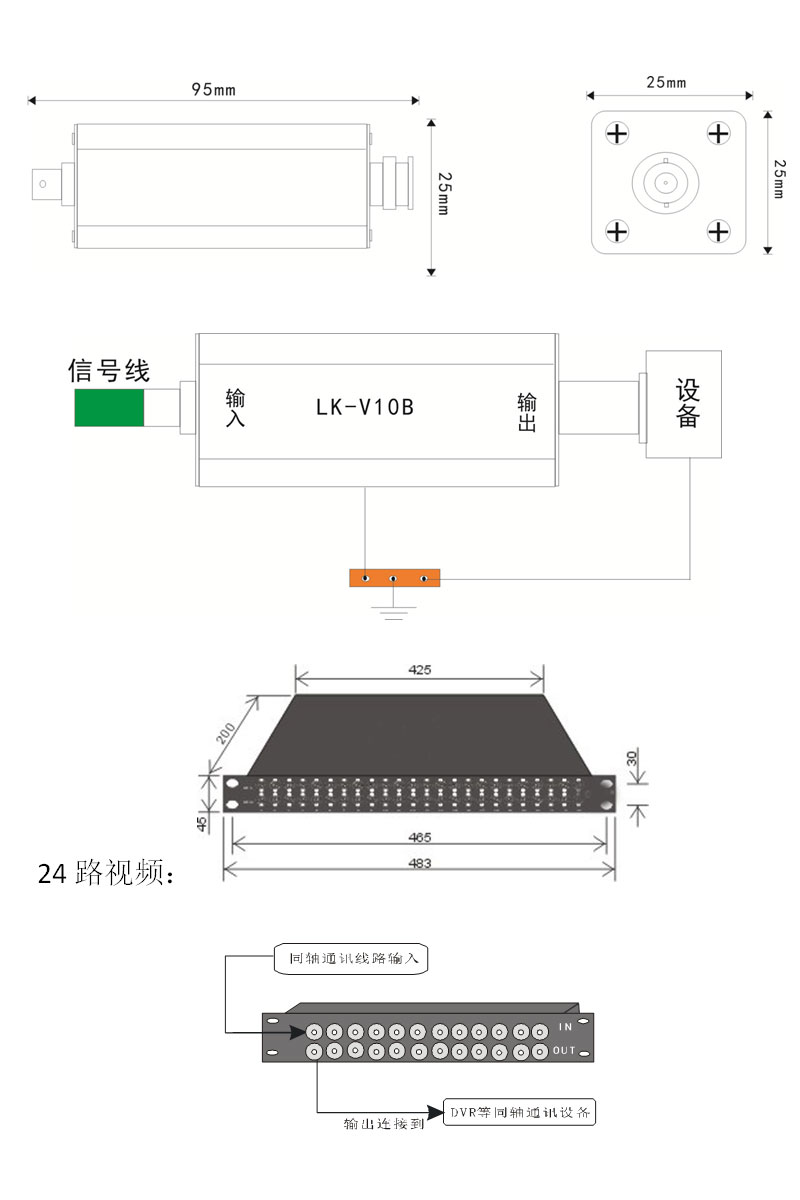

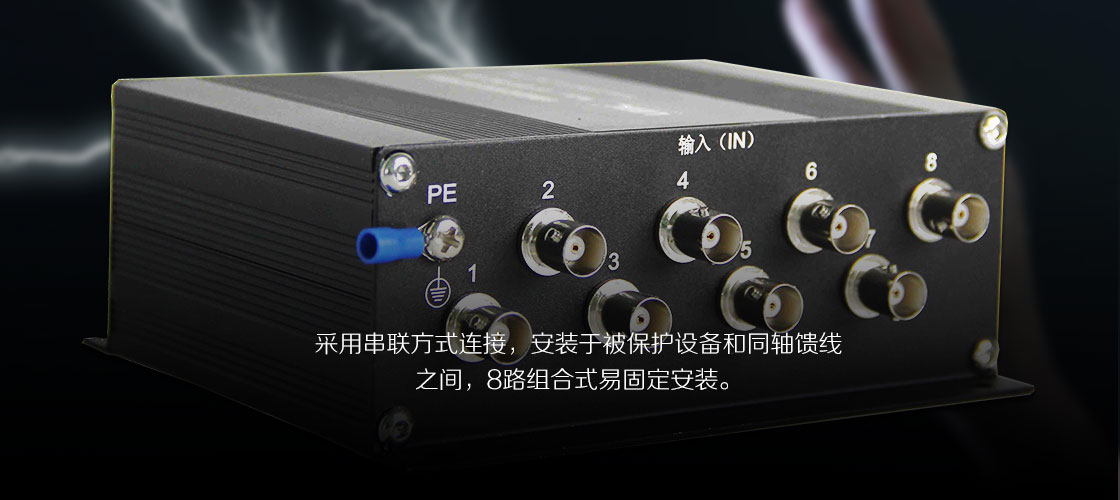

本产品选用金属外壳、密封性好,具有防尘防腐蚀功能,采用串联方式连接,安装于被保护设备和同轴馈线之间,8路组合式易固定安装。



产品性能参数



产品型号

Type

LK-SPD-BNC-1/8/16/24CH

标称电流

IN

100mA

最大可持续工作电压

Uc

5V

标称放电电流(8/20μs)

In

5KA

最大放电电流(8/20μs)

Imax

10KA

电压保护水平

线/线

Up

≤30V

@1kV/μs

线/地

≤550V

响应时间

线/线

tA

≤100ns

线/地

≤500ns

串联电阻

RS

4.7Ω

带宽(1L<3dB)

fg

170MHZ

插入损耗

lL

≤ 1.7dB@ 20MHz

特性阻抗

R

50Ω/75Ω可选

接口形式


N,BNC,F,TNC,SMA,7/16

速度范围


-40℃~+105℃

保护等级


IP55(符合IEC60529/EN60529)

试验标准


IEC61643-21:2000-09



订货型号

LK-SPD-BNC-8CH



产品适用范围

适用于硬盘录像机、视频监控设备、光端机、电信E1接口、CATV、卫星电视接收机以及VOD视频点播系统等同轴传输设备,使其免遭由系统引入的感应雷击、电源异常及静电放电等过电压损害。
