LK-Z2预前放电避雷针



设计说明:
LK-Z2预前放电避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》(GB50057-94)的强制性规定。
特性:
一、LK-Z2预放电式避雷针,其设计思想独特,采用先导放电,阻抗限流,气隙放电等综合技术,能产生提前先导通道,提高接闪效果,降低放电电压,改变雷电流的放电过程。使雷电波形展宽,波头平缓,幅值降低,从而扩大保护范围。避免“侧击”和“绕击”现象,且有效抑制地电位反击造成的危害,是防直击雷的理想设备。
特点:
1、最快的抢先放电时间86μs,即优先引雷入地,保护半径大大增加。
2、落雷更准确,减小了雷击点落于非避雷针体的概率。

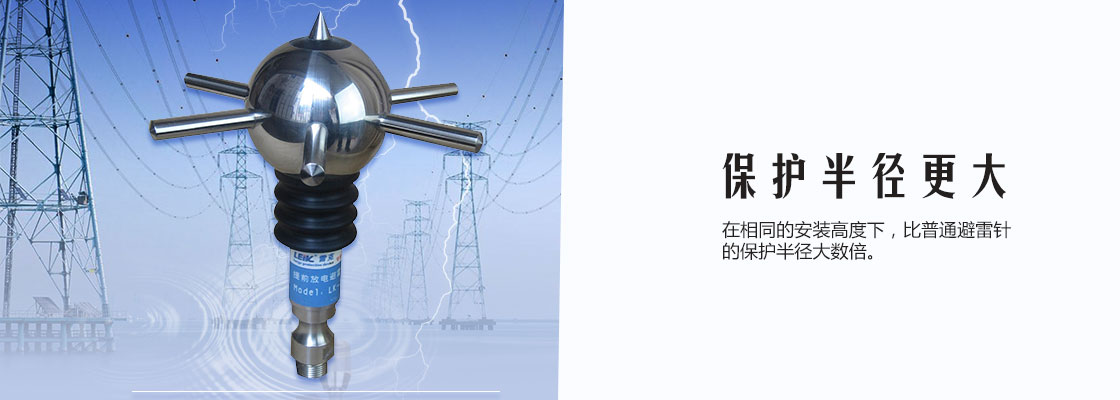

 ●在相同的安装高度下,比普通避雷针的保护半径大数倍。
 ●纯物理结构型避雷针,内部无电子器件,无老化,免维护。
 ●LK-Z2预放电避雷针安装简单:重量轻,不需加装同轴屏蔽电缆。

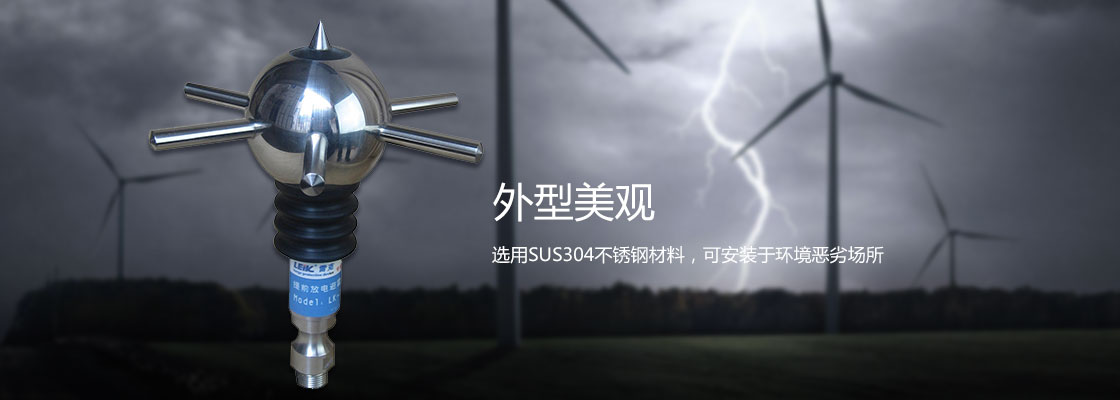

 ●外型美观,选用SUS304不锈钢材料,可安装于环境恶劣场所。

二、LK-Z2预放电避雷针设计说明

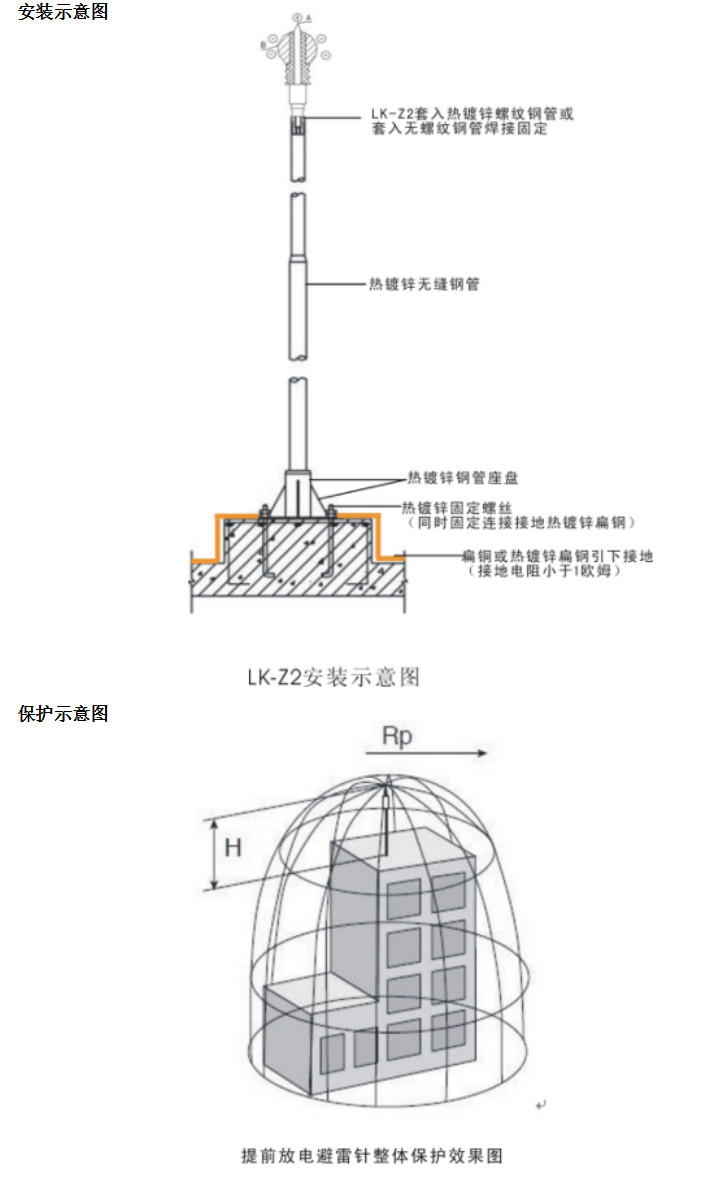

1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。
2、用防雷类别和建筑物的面积,确定选用一支或数支IF3预放电避雷针。
3、引下线(下导体)应与建筑物主钢筋电气连结,或按规定做二根或二根以上引下线 (下导体)。
4、引下线(下导体)应作断接卡和在附近地面作绝缘防护。
5、接地体,接地电阻,防雷地网应按防雷标准GB50057-94要求执行。
6、LK-Z2预放电避雷针保用期二十年。

三、产品适用范围
主要用于移动通讯基站、卫星地面站、雷达站、微波通讯台站机场地区设施等防直击雷防护。

四、LK-Z2预放电避雷针产品型号及防雷保护半径

不同安装高度的LK-Z2预放电避雷针对各类防雷建筑物的防雷保护半径(Rp)

LK-Z2预放电避雷
针安装高度

h=LK-Z2避雷针高于被保护物的水平高度(m)

2

3

4

5

6

8

10

20

40

第一类防雷建筑物

32

48

65

79

79

79

79

80

77

第二类防雷建筑物

40

59

78

97

97

98

99

102

105

第三类防雷建筑物

44

65

86

107

107

108

109

113

118

注:h(m)为LK-Z2预放电避雷针的有效安装高度,即LK-Z2预放电避雷针高出被保护物的距离。 按国家防雷标准GB50057-94《建筑物防雷设计规范》,相应于I类、II类、III类防雷建筑物的滚球半径D分别为30m、45m、60m;根据法国国家防雷标准NFC17-102,相应于I类、II类、III类建筑物的滚球半径D分别为20m、45m、60m。
