等电位隔离连接器(LK-D1500-100K)


产品特性:

符合 RoHS 要求(RoHS compliant)

高绝缘阻抗

泄放能力强

性能稳定

安装方便,可应用在室内外潮湿等地下环境

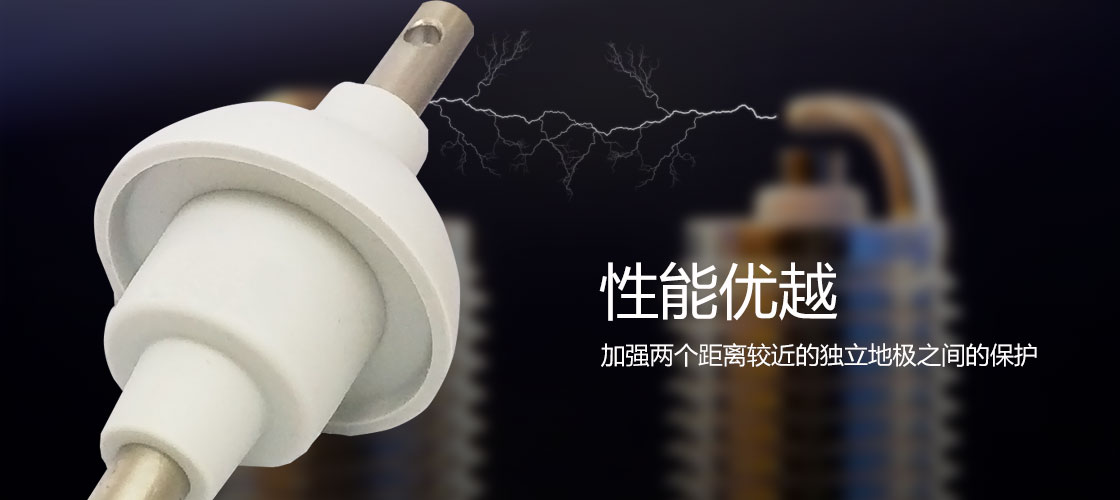

加强两个距离较近的独立地极之间的保护



应用范围:

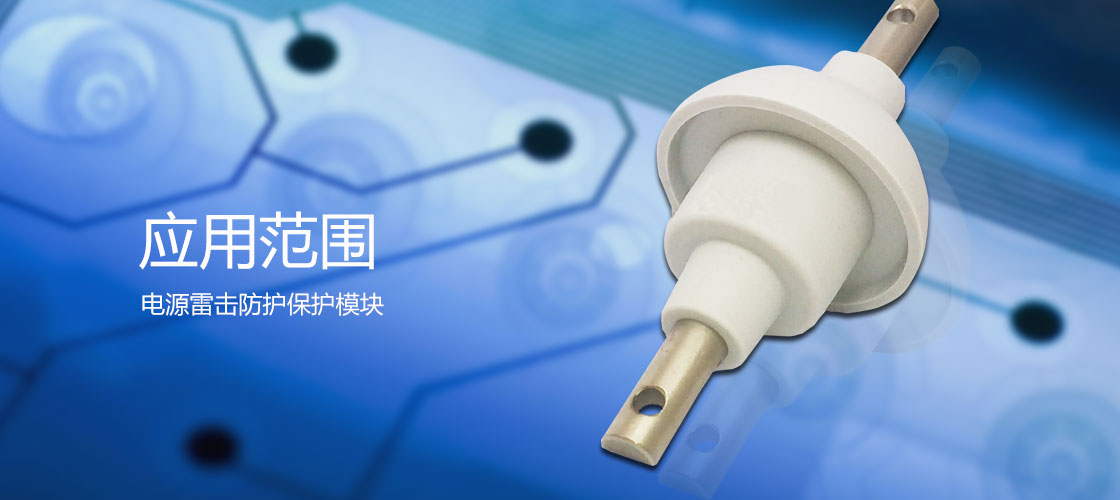

电源雷击防护保护模块



规格参数 @ T=25℃ RH = 45%-75%

直流击穿电压 (100V/s)

DC Breakdown Voltage (100V/s)

1500

±20

V

%

最大平均限制电压 UL①

Average maximum limit voltage UL①

≤3000


电压保护水平 Up(6KV@1.2/50µS)

Voltage Protection Level  Up(6KV@1.2/50µS)

≤4000

V

脉冲耐流 Iimp

(Nominal   impulse discharge current) 10/350 µS

100

KA

绝缘电阻(100Vdc)

Insulation resistance (100 Vdc)

>1000

极间电容 100KHz

Capacitance at 100KHz

<7

pF

防护等级

Protecting   grade

IP65

——

包封材质

Package   material

硅—氟橡胶

Si-F   Rubber



V

连接材质

Connect   material

不锈钢

Stainless   Steel

°C

 重量

 Weight

~258

g

气候类别(IEC60068-1)

Climatic category (IEC 60068-1)

40/90/21


说明:①分别施加冲击放电电流(10/350 µS):50.0KA,100KA 检测被测样品通过电荷量 Q 能量 W/R
