40k/60K/80K/120K/160K 单/三相电源防雷


产品介绍

B级系列低压配电系统电涌保护器具备大的雷电流泄放能力,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。并联模块式电涌保护器按照IEC标准设计,具备大雷电流泄放能力,大通流量,每线的最大放电电流Imax(8/20μs)可达80-150 kA,适用于220/380V配电系统的各级防雷保护。

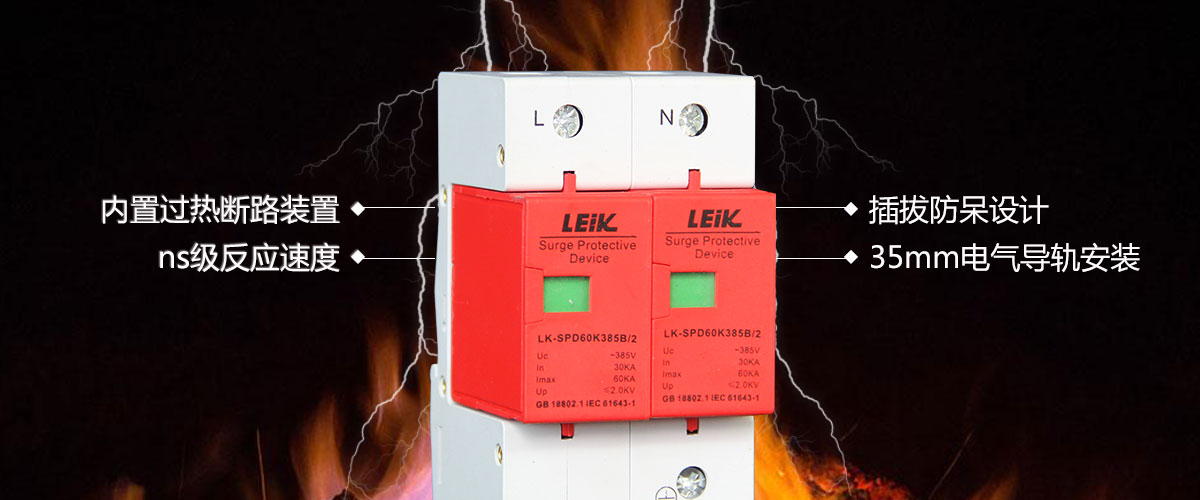

产品特点



◆高能电涌保护

◆内置瞬间过流断路装置

◆可插拔更换防雷模块

◆失效检测指示

◆单模块放电电流60-150Ka

◆标准模块化安装

◆内置过热断路装置

◆ns级反应速度

◆插拔防呆设计

◆35mm电气导轨安装




产品技术参数



型号

LK-SPD120K385B/4

LK-SPD150K385B/4

PSD端口

一端口

一端口

SPD类型

限压型

限压型

电源系统

TT-TN-IT

TT-TN-IT

额定电压Un

220V

220V

最大持续运行电源Uc

385V

385V

动作电压

620V/DC

标称放电电流In(8/20μs)

60kA

80kA

最大放电电流Imax(8/20μs)

120kA

150kA

保护水平Up

≤3500V

≤4000V

漏电流

30µA

内部过热断路器

断路装置

内置

内部电路过流断路装置

内置

机械性能

失效指示

透明色:正常 红色:失效

连接导线

16-25mm2

安装

35mm标准导轨

工作环境温度

-40/85°C

外壳材料

符合UL94V-0

外壳保护等级

IP20

主要参考标准

IEC61643-1和GB 18802.1—2002



型号

LK-SPD40K385B/2/4

LK-SPD60K385B/2/4

LK-SPD80K385B/2/4

LK-SPD100K385B/2/4

PSD端口

一端口

一端口

一端口

一端口

SPD类型

限压型

限压型

限压型

限压型

电源系统

TT-TN-IT

TT-TN-IT

TT-TN-IT

TT-TN-IT

额定电压Un

220V

220V

220V

220V

最大持续运行电源Uc

385V

385V

385V

385V

标称放电电流In(8/20μs)

20kA

30kA

40kA

60kA

最大放电电流Imax(8/20μs)

40kA

60kA

80kA

100kA

保护水平Up

<1800V

<2000V

<2500V

<3000V

推荐串接过流保护装置

32A/10kA

63A/35kA

63A/35kA

63A/35kA

内部过热断路器

断路装置

内置

内部电路过流断路装置

内置

机械性能

失效指示

绿色:正常 红色:失效

连接导线

16-25mm2

安装

35mm标准导轨(EN50022/DIN46277-3)

工作环境温度

-40/85°C

外壳材料

符合UL94V-0

外壳保护等级

IP20


订货型号



LK-SPD40K385B/2                             LK-SPD40K385B/4

LK-SPD60K385B/2                             LK-SPD60K385B/4

LK-SPD80K385B/2                             LK-SPD80K385B/4

LK-SPD100K385B/2                           LK-SPD100K385B/4





产品适用范围



60-100KA适用范围:电源线路屏蔽埋地输入的建筑物的总配电柜
                                 建筑物内有室外进出线路输入的配电箱
                                 室外配电柜/配电箱

40KA     适用范围:建筑物楼层配电

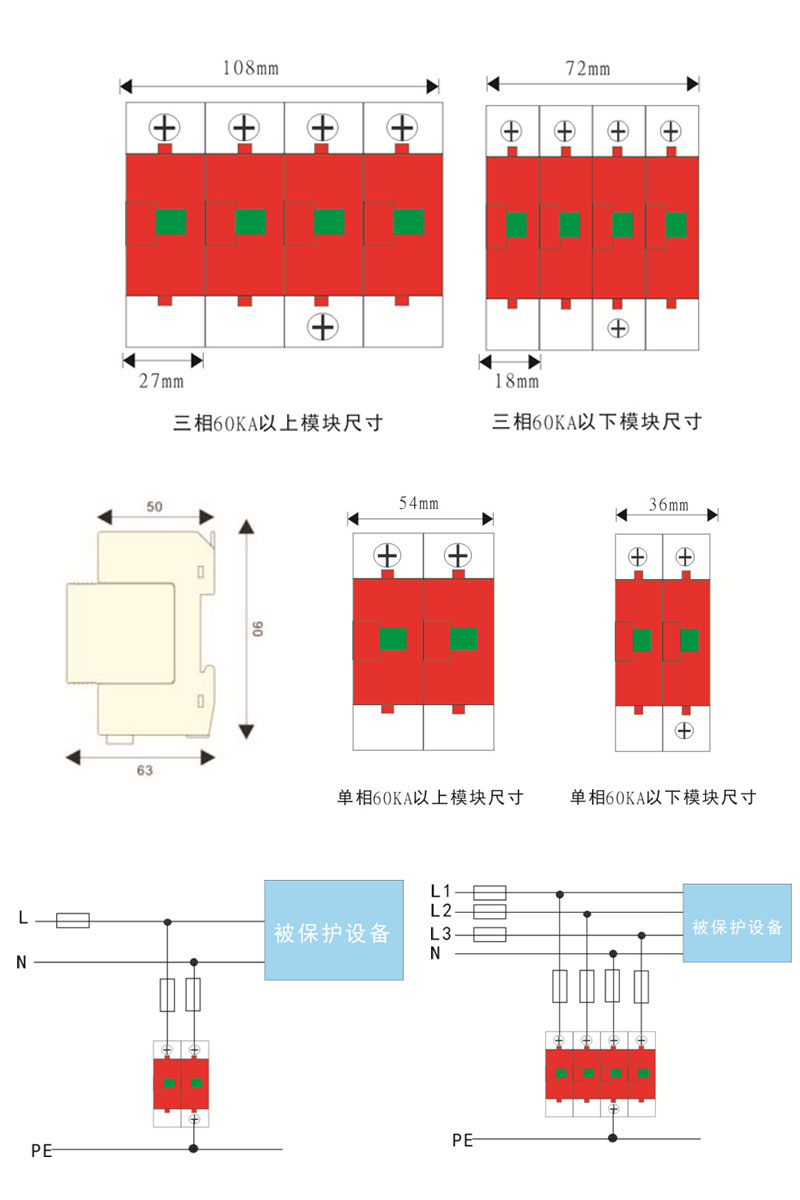

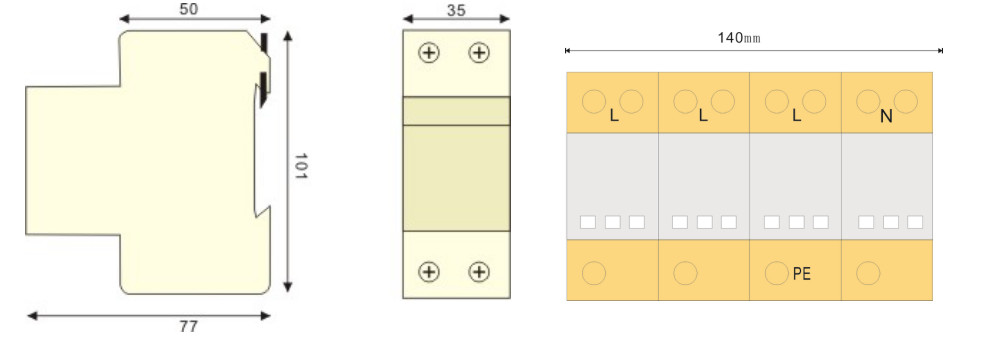

产品尺寸

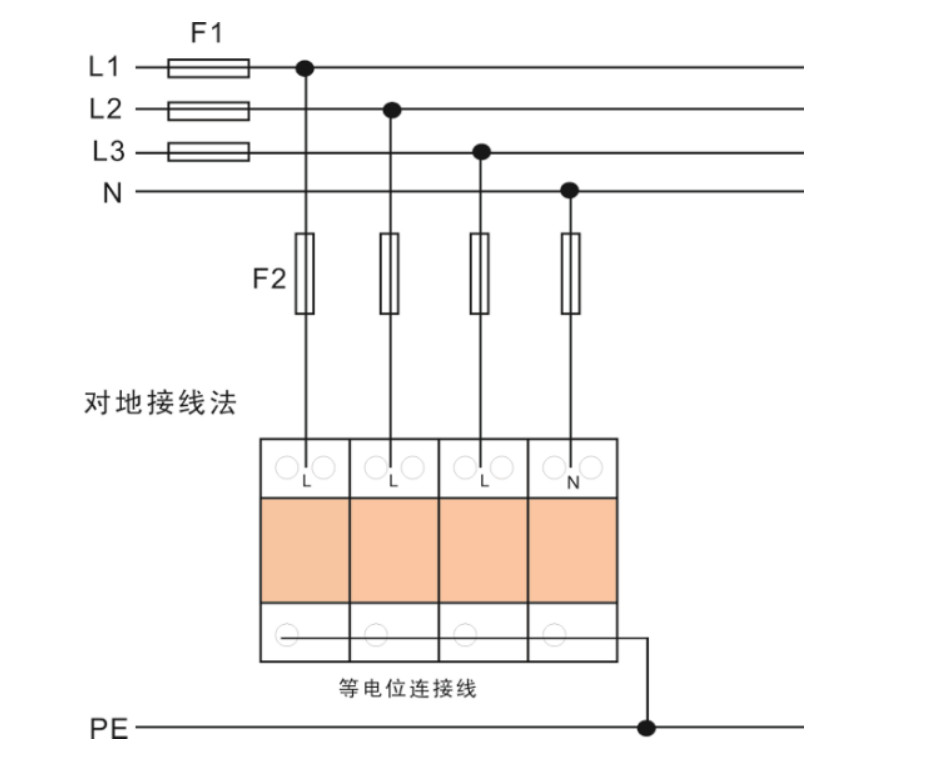

安装示意图:
